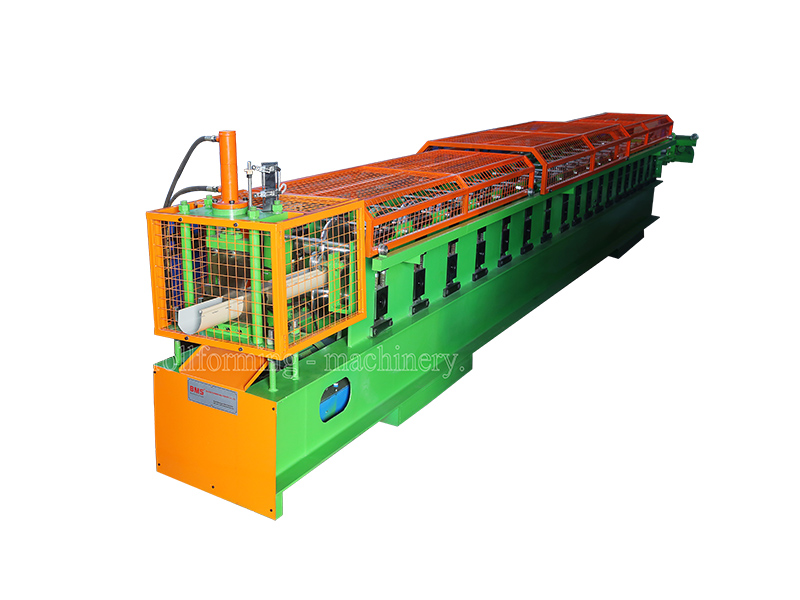

Machine de profilage de gouttières quadruples

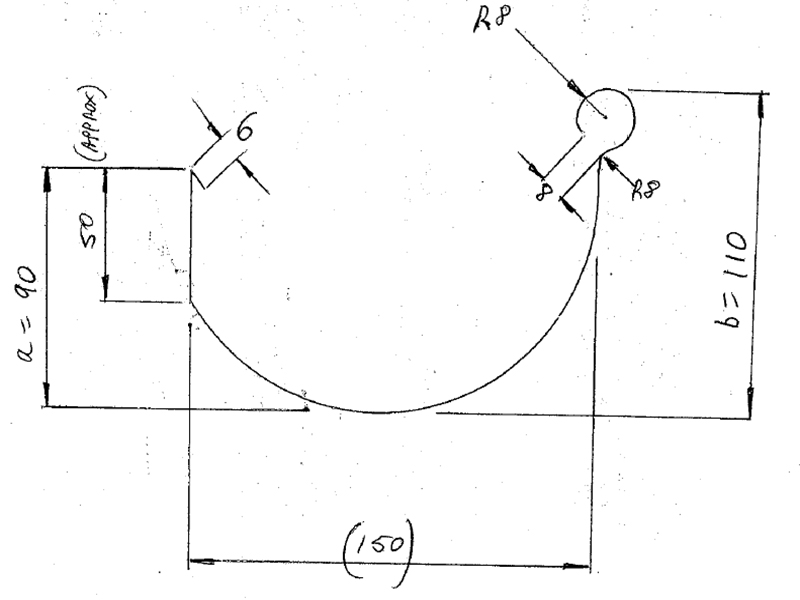

Profil
Matériel
Largeur effective :
1
50
mm
Largeur d'alimentation :
environ 310 mm
Épaisseur du matériau :
0,4-0,5 mm
Matériau applicable :
PPGI
Avec résistance à la limite d'élasticité :
550
MPA

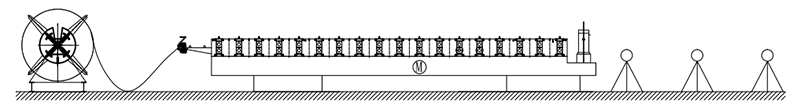

Flux de travail
Dérouleur → Dispositif de prédécoupe manuel → Alimentation Dispositif de guidage → Système de formage par laminage → Dispositif de coupe de poteaux hydraulique → Râtelier de sortie
Composants de la machine
1) 3 T o manuel Dérouleur : un ensemble
Contrôle manuel du retrait et de l'arrêt de l'alésage intérieur de la bobine d'acier
Largeur d'alimentation maximale :
300
mm,
Plage d'identification de la bobine :
508 ± 30 mm
2) Prédécoupeur manuel & Alimentation Guide D appareil
Un dispositif de guidage gauche et droit est situé à l'entrée principale de la machine. Pendant le fonctionnement, les matières premières situées de part et d'autre de la plaque pénètrent dans la machine par les côtés gauche et droit.
Le dispositif de guidage assure le maintien en position correcte des matières premières et du système de profilage. Le positionnement du guidage est réglable manuellement par vis, et les réglages gauche et droite sont indépendants.

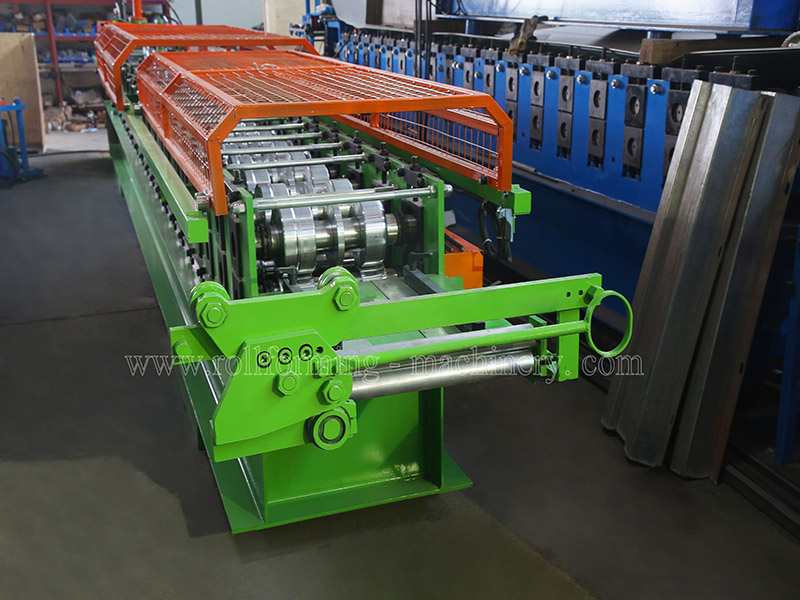

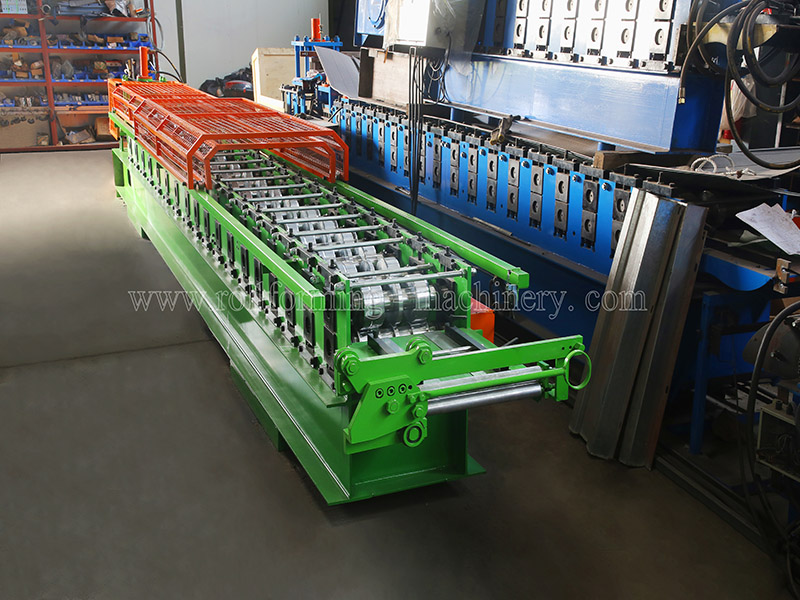

3) Machine principale
châssis fabriqué à partir de
H450
acier de type par soudage
Épaisseur de la paroi latérale :
Q235 t18mm
Rouleaux fabriqués à partir de
Acier 45#
Tours CNC, traitement thermique, revêtement en chrome dur, épaisseur 0,04 mm, surface traitée miroir (pour une durée de vie prolongée et une protection antirouille)
Diamètre des arbres =
ф75mm
usiné avec précision
Entraînement par engrenages/pignons, environ
18 étapes
former
Moteur principal (marque Polaroid) =
7
0,5 kW
,Régulation de la fréquence et de la vitesse
Moteur réducteur de vitesse : série R
Chaîne : ZIQIANG (du groupe DONGHUA, marque numéro 1 en Chine)
Taille de la chaîne : un pouce avec 18 dents
Toutes les vis et boulons sont de classe 8.8 (les usines bon marché utilisent une classe inférieure de 4.8) afin de garantir une fixation solide de la structure de la machine et une longue durée de vie lors de son fonctionnement prolongé.
vitesse de formation réelle
12-15 m/min

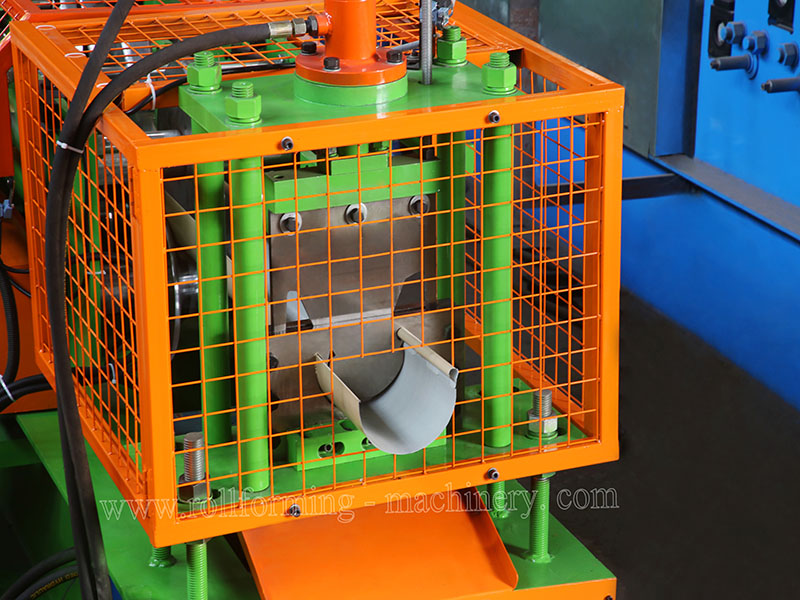

4) Dispositif de coupe hydraulique de poteau
Un dispositif de nivellement rendra le produit plus beau.
Moteur hydraulique :
3 kW
Pression de coupe :
0-16 MPa
Matériau de l'outil de coupe :
Cr12Mov
(=
SKD11
avec une durée de vie en coupe d'au moins un million de cycles), traitement thermique à HRC 58-62 degrés
La puissance de coupe est fournie par le moteur principal. Centrale hydraulique indépendante.
5 Système de contrôle PLC m
Contrôle automatique de la quantité et de la longueur de coupe
Saisissez les données de production (lot de production, pièces, longueur, etc.) sur l'écran tactile.Elle peut terminer la production automatiquement.
Compatible avec : automate programmable, variateur de fréquence, écran tactile, codeur, etc.
6) Sortie Ra ck
Sans alimentation, Deux unités , avec des roulettes pour faciliter le déplacement

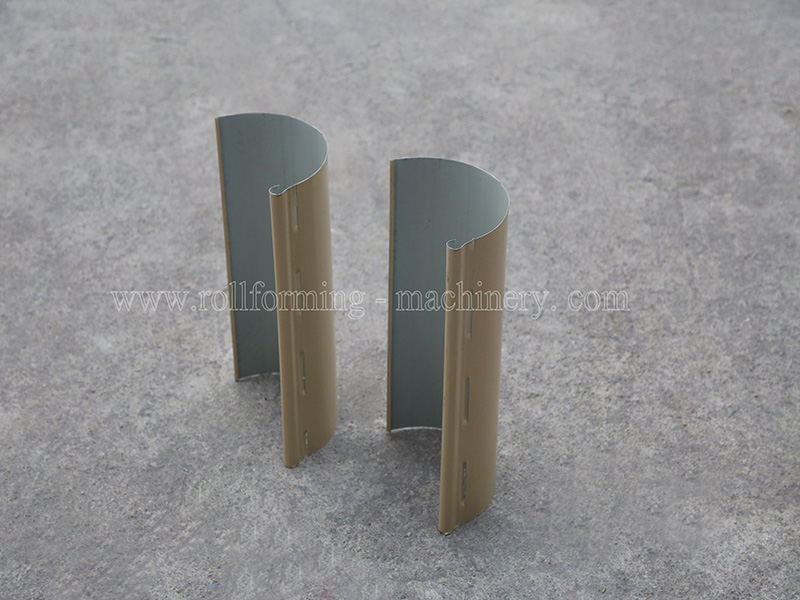

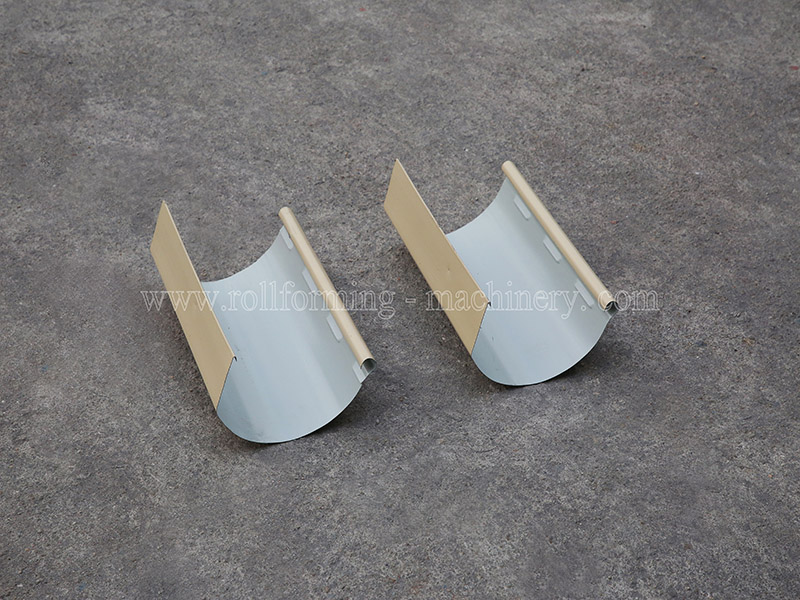

7) Présentation des produits
Service après-vente
1. La garantie est de 24 mois après la réception de la machine par le client.
Dans un délai de 24 mois, nous expédierons gratuitement les pièces de rechange au client par coursier.
2. Nous offrons une assistance technique pendant toute la durée de vie de nos machines.
3. Nous pouvons envoyer nos techniciens installer et former les ouvriers dans les usines des clients.
coût supplémentaire
Conditions générales de vente
1. Quantité minimale de commande (QMC) : 1 ensemble
2. Délai de livraison : environ 45 jours ouvrables
3. Port de chargement : port de Xiamen
4. Modalités de paiement : par virement bancaire ou par lettre de crédit
5. Exportation : vers plus de 50 pays et régions, dont Taïwan, le Royaume-Uni, la France, Singapour,
Grèce, Australie, États-Unis, Mexique, Brésil, Chili, Bolivie, Trinité-et-Tobago, Israël, Arabie saoudite, etc.
Style d'emballage
Méthode d'emballage : Le corps principal de la machine est nu et recouvert d'un film plastique (pour le protéger de la poussière et de la corrosion) ), chargé dans le conteneur et solidement fixée dans un conteneur adapté par un câble en acier et un verrou , adapté au transport longue distance.
