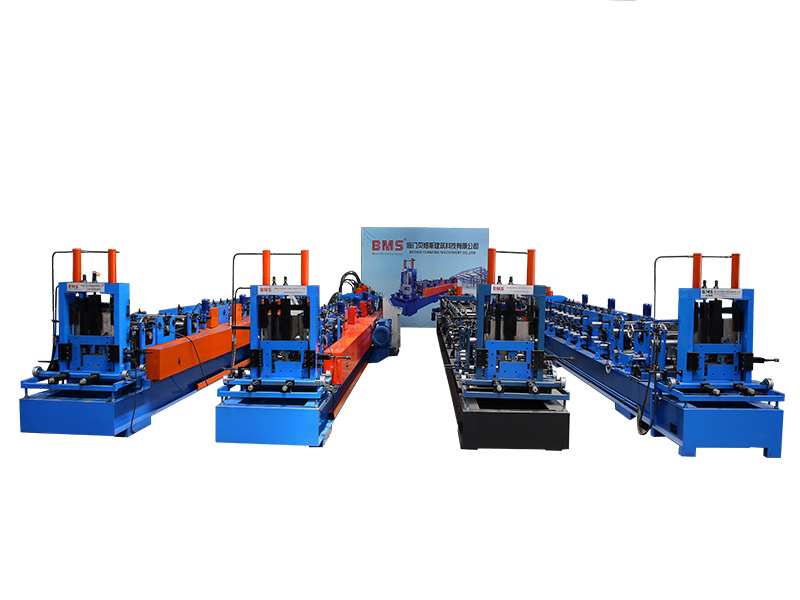

Machine de profilage de pannes CZ à changement entièrement automatique

Profil

Lèvres (C) : 10 à 25 mm
Hauteur (B) : C : 40 à 100 ± 0,5 mm
Z : 49~100 mm ± 0,5 mm
Web(H):C:80~300±0,5mm
Z : 120~300 ± 0,5 mm

Matériel

Épaisseur du matériau (t) : 1,2-3,2 mm
Matériau applicable : Acier galvanisé (GI), CRC ,HRC

Avec la limite d'élasticité : 550 MPa

Suivre le travail

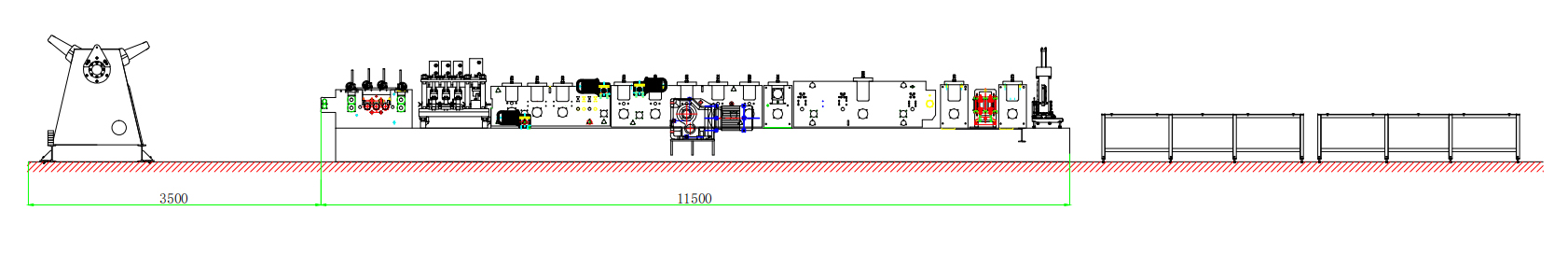

Dérouleur → Dispositif d'alimentation et de nivellement → Dispositif hydraulique de prédécoupe et de poinçonnage → Système de profilage → Postdécoupe hydraulique → Rack de sortie

Composants de la machine

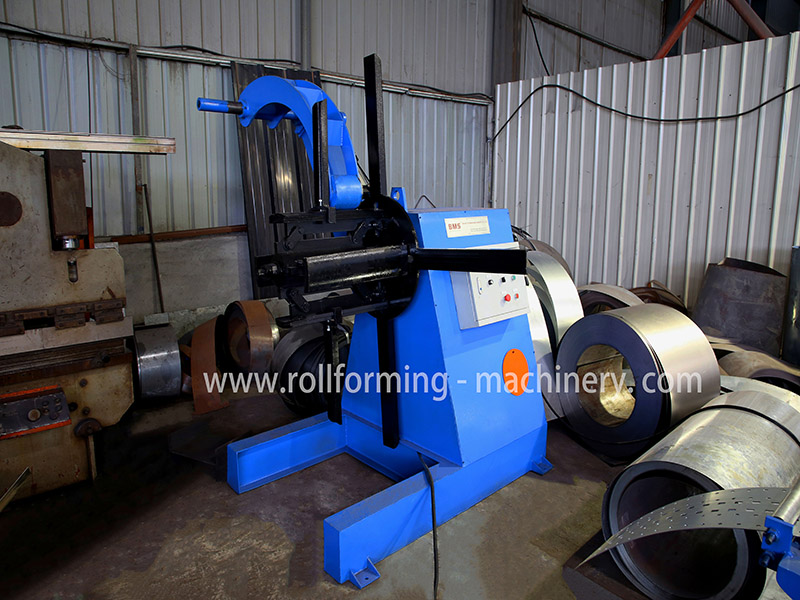

1) Dérouleur hydraulique de 5 tonnes : un ensemble

Commande hydraulique, rétrécissement et arrêt de l'alésage intérieur de la bobine d'acier
Largeur d'alimentation maximale : 600 mm
Plage d'identification de la bobine : 478-538 mm ,Diamètre extérieur : 1500 mm
Capacité maximale : 5 tonnes ,Moteur: 3 kW , Contrôle de la vitesse de fréquence
Ajout d'un dispositif d'alimentation automatique et d'arrêt automatique

2) Dispositif d'alimentation et de nivellement

En haut Trois Vers le bas Quatre Totalement S même Dispositif de nivellement des arbres
Guide des aliments pour animaux

Cadre de carrosserie fabriqué à partir de H450 Acier de type soudé
Épaisseur de la paroi latérale : Q235 t30mm
Arbres fabriqués à partir de Acier GCr15 (= Acier EN31) ,Haute fréquence

Diamètre des arbres = φ105mm

Utilisation de deux moteurs électriques pour un réglage automatique de la largeur d'alimentation en matériaux. h

3) Dispositif de prédécoupe et de poinçonnage hydraulique

Pré-perforation et pré-découpe, utilisation du même système hydraulique
Moteur hydraulique : 7,5 kW Plage de pression hydraulique : 0-16 MPA
Matériau des outils de poinçonnage et de découpe : Cr12MoV ( Acier D2 , Traitement thermique à HRC 58-62 degrés

Avec un million de fois la vie coupée
3 cylindres Système de poinçonnage pour le poinçonnage de l'âme et de la bride

Trou oblong : 14 mm x26 mm/16 mm x 26 mm Trou rond : 14/16 mm

4 Machine principale

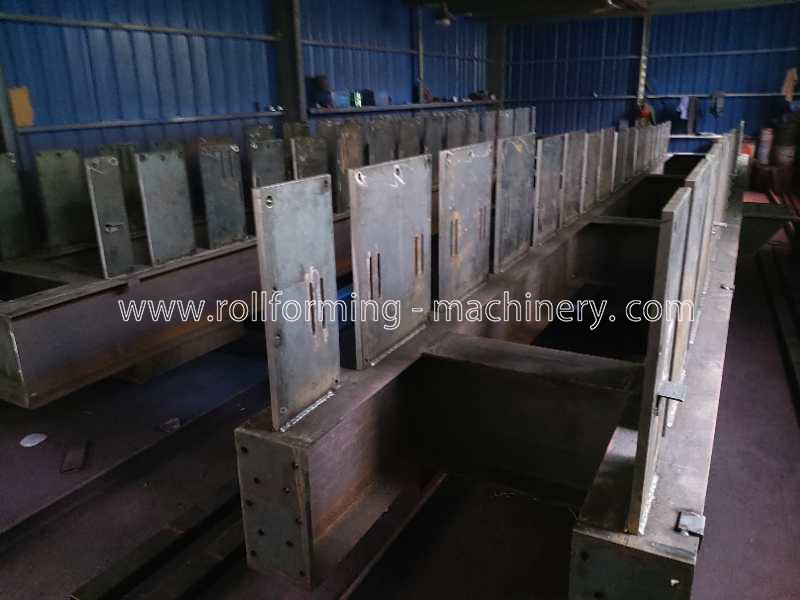

Cadre de carrosserie fabriqué à partir de H450 Acier de type soudé

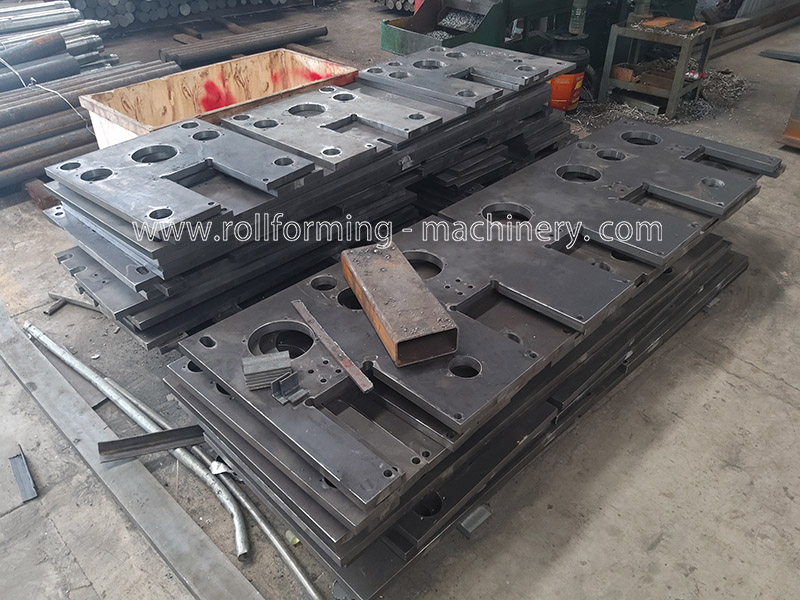

Épaisseur de la paroi latérale : Q235 t30mm

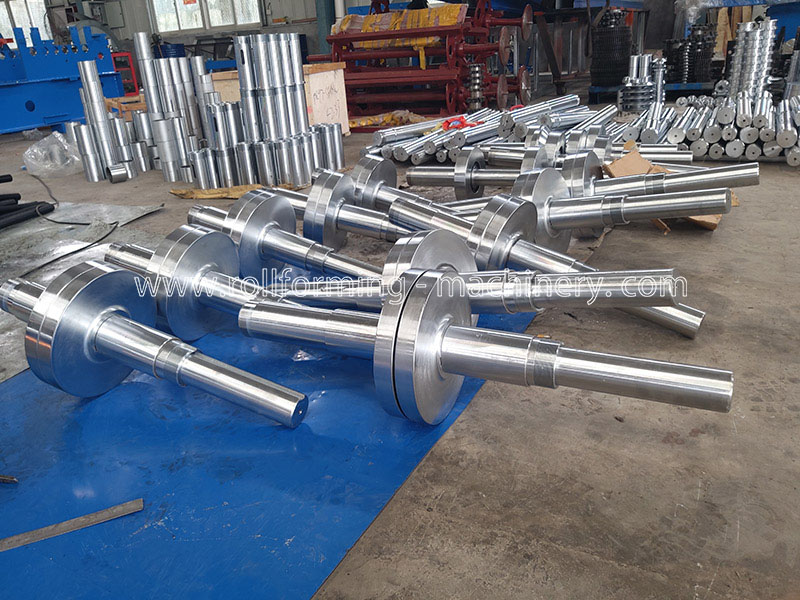

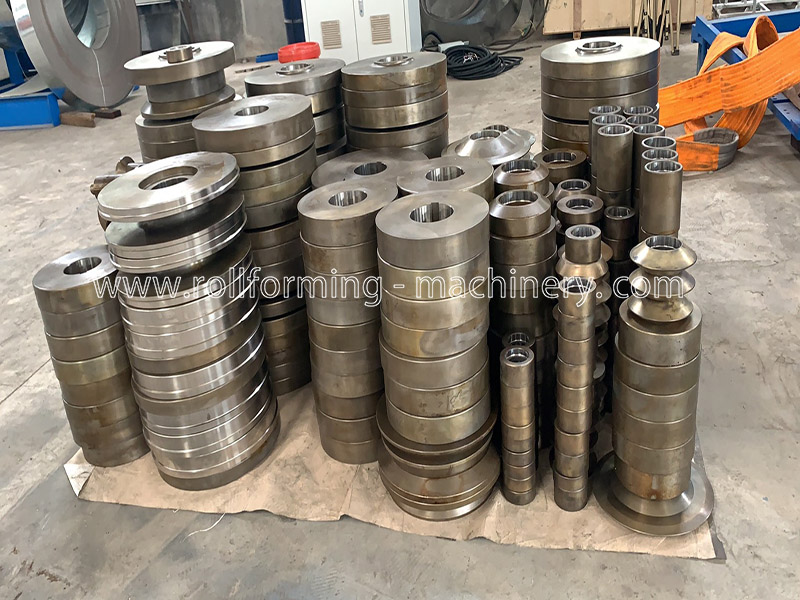

Rouleaux fabriqués à partir de Acier Cr12, traitement thermique, HRC 58-62

Diamètre des arbres = ф80/95 Usinage de précision

Entraînement par engrenages/pignons, À propos 20 étapes Former

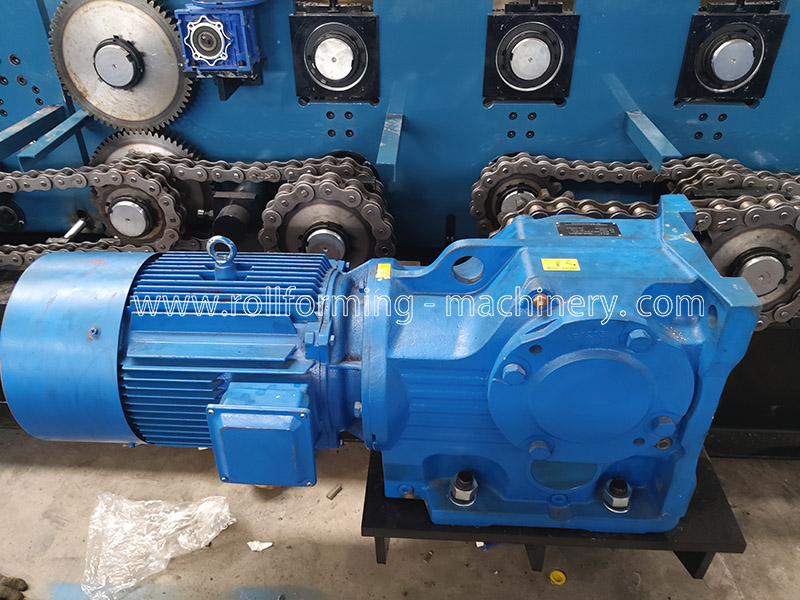

Moteur principal (marque Polaroid) = 22 kW ,Régulation de la fréquence et de la vitesse

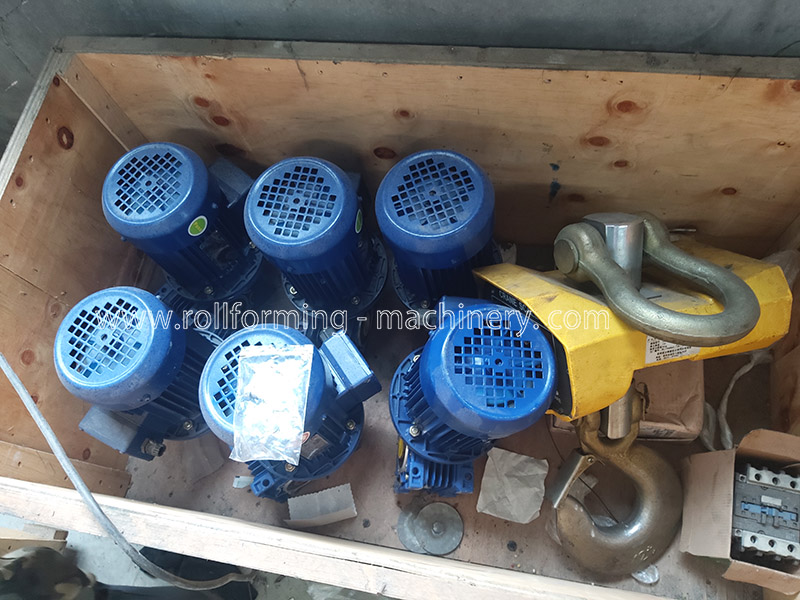

Utiliser Six moteurs électriques Pour modifier automatiquement la taille et la puissance du moteur : 0,55 kW

5) Dispositif de coupe hydraulique de poteau

Pointe de coupe, arrêt de la coupe, conception de lame de coupe en trois parties
Moteur hydraulique : 7,5 kW, Pression de coupe : 0-16 MPa
Matériau de l'outil de coupe : Cr12MoV (= SKD11 Avec au moins O ne Millions de fois Durée de vie en coupe), traitement thermique à HRC 58-62 degrés

6) Système de contrôle PLC

Contrôle automatique de la quantité et de la longueur de coupe
Saisie des données de production (lot de production, nombre de pièces, longueur, etc.)

Sur l'écran tactile, Elle peut terminer la production automatiquement.
Compatible avec : automate programmable, variateur de fréquence, écran tactile, codeur, etc.

7) Sortie du rack : Un unité

Non alimenté, W Avec des roulettes pour faciliter son déplacement.

8) Présentation du produit

Style d'emballage

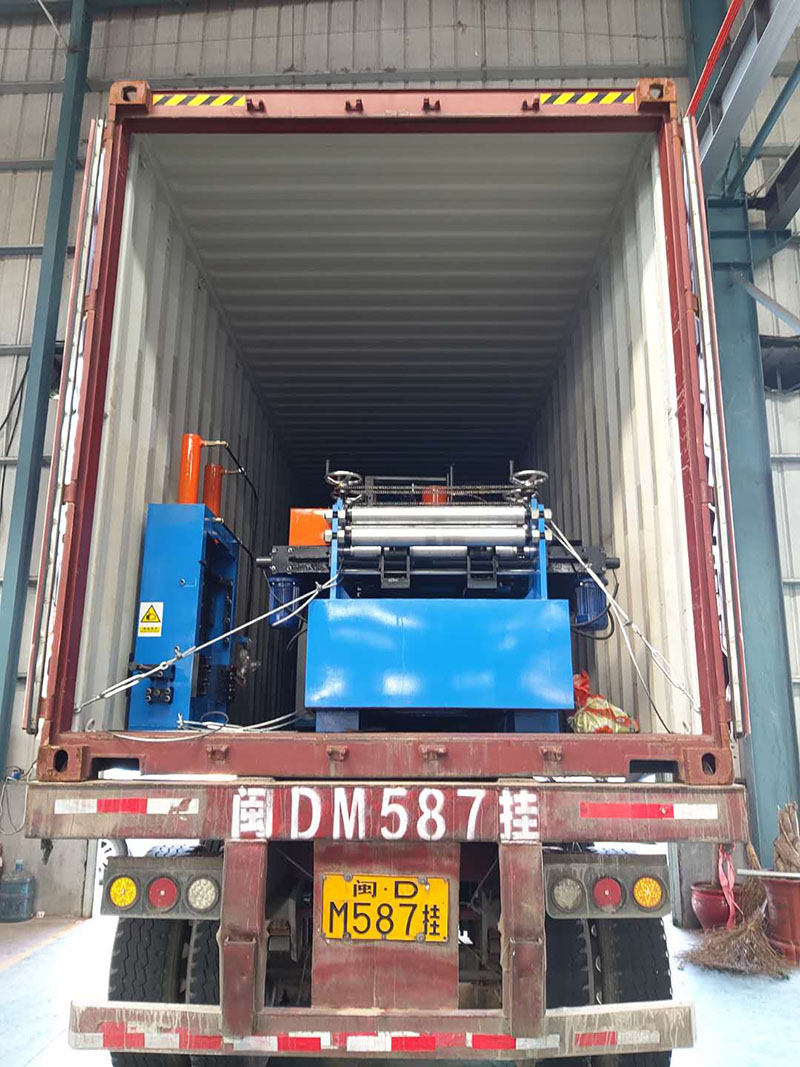

Méthode d'emballage : Le corps principal de la machine est nu et recouvert d'un film plastique (pour le protéger de la poussière et de la corrosion) ,chargé dans le conteneur et solidement fixée dans un conteneur adapté par un câble en acier et un verrou , adapté au transport longue distance.

Service après-vente

1. La garantie est de 24 mois après la réception de la machine par le client. Dans un délai de 24 mois, nous expédierons gratuitement les pièces de rechange au client par coursier.
2. Nous offrons une assistance technique pendant toute la durée de vie de nos machines.
3. Nous pouvons envoyer nos techniciens installer et former les ouvriers dans les usines des clients. Frais supplémentaires.

Conditions générales de vente

1. Quantité minimale de commande (MOQ) : 1 ensemble.
2. Délai de livraison : environ 60 jours ouvrables.
3. Port de chargement : port de Xiamen.
4. Type de paiement : par virement bancaire ou par lettre de crédit.
5. Exportation : vers plus de 50 pays et régions, dont Taïwan, le Royaume-Uni, la France, Singapour,
Grèce, Australie, États-Unis, Mexique, Inde, Brésil, Chili, Bolivie, Trinité-et-Tobago, Israël, Arabie saoudite, etc.
