Machine de profilage de pannes C à changement entièrement automatique

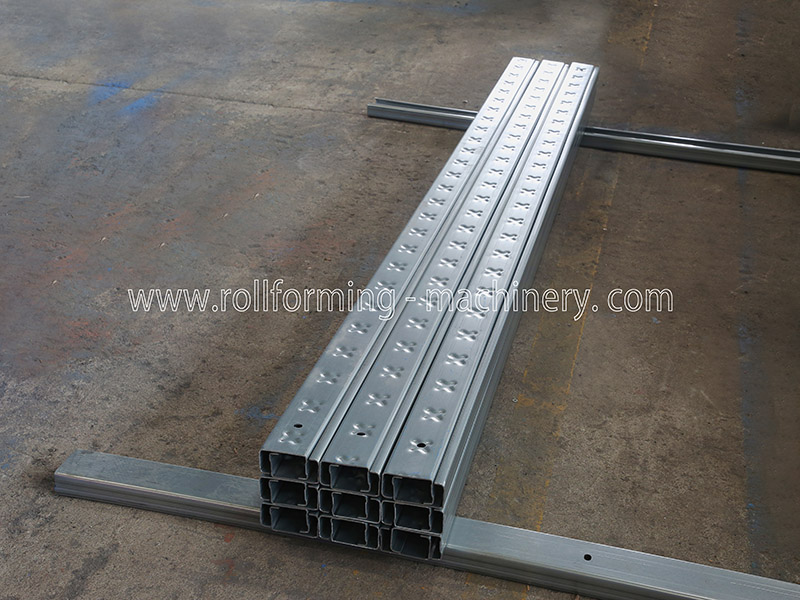

Profil
Lèvre (E) : 10~25 mm
Hauteur (H) : C : 25 à 80 ± 0,5 mm
Largeur (W): C50~200±0,5 mm
Matériel
Épaisseur du matériau (t) :
2.0
-4,0 mm
Matériau applicable :
Acier galvanisé (GI),
acier laminé à froid (CRC)
)
Avec la limite d'élasticité : Q 235 -550 MPa
Flux de travail
Dérouleur → Dispositif d'alimentation et de nivellement → Hydraulique Perforation & Prédécoupe Dispositif → Système de profilage → Découpe hydraulique des poteaux → Sortie du rack
Composants de la machine
1) 5 tonnes Dérouleur hydraulique : un ensemble
Commande hydraulique, rétrécissement et arrêt de l'alésage intérieur de la bobine d'acier
Largeur d'alimentation maximale :
600 mm
Plage d'identification de la bobine :
508 ± 30 mm
,Diamètre extérieur :
1600 mm
Capacité maximale :
5 tonnes
,Moteur:
3 kW
,Régulation de la fréquence et de la vitesse
Moteur de pompe à huile
2,2 kW, avec bras de presse
Ajout d'un dispositif d'alimentation automatique et d'arrêt automatique
2) Dispositif d'alimentation et de nivellement
En haut
Trois
Vers le bas
Quatre
Totalement
S
même
Dispositif de nivellement des arbres
Avec guide d'alimentation, châssis fabriqué à partir de
H450
Acier de type
Épaisseur de la paroi latérale :
Q235 t30mm
Arbres fabriqués à partir de
Acier GCr15 (= Acier EN31)
Traitement thermique, HRC 58-62. Diamètre = φ105mm
Utiliser Deux moteurs électriques T o Réglage automatique de la largeur d'alimentation en matériau h
Utiliser
Huit cylindres pneumatiques
Modification automatique de la distance des axes de montée et de descente
3) Dispositif hydraulique de prédécoupe et de poinçonnage
Pré-perforation et pré-découpe, utilisation du même système hydraulique
Moteur hydraulique :
22 kW
Plage de pression hydraulique :
0-16
MPA
Matériau de l'outil de poinçonnage et de découpe : acier à mouler
Cr12MoV
(
=Acier SKD11
Avec une durée de vie de coupe d'un million de fois), traitement thermique à HRC 58-62 degrés
4 cylindres
Système de poinçonnage pour le poinçonnage de l'âme et de la bride
4) E Dispositif de gaufrage
Utiliser Deux moteurs électriques T o Réglage automatique de la largeur d'alimentation en matériau h

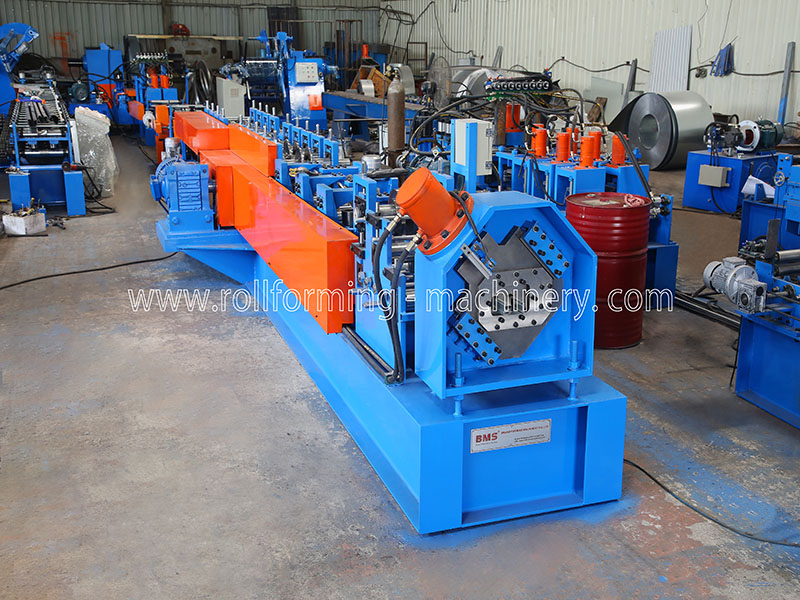

5) Machine principale
Cadre de carrosserie fabriqué à partir de
H450
Acier de type soudé
Épaisseur de la paroi latérale :
Q235 t30mm
Rouleaux fabriqués à partir de
Acier Cr12
Traitement thermique, HRC 58-62
Diamètre des arbres =
f95
Usinage de précision
Entraînement par engrenages/pignons, À propos
22 étapes
Former
Moteur principal (marque Polaroid) =
30 kW
, Contrôle de la vitesse de fréquence
Utiliser
Deux moteurs électriques
Pour ajuster automatiquement la largeur d'alimentation du matériau
Utiliser
Deux moteurs électriques
Pour changer automatiquement la taille
Structure en arc

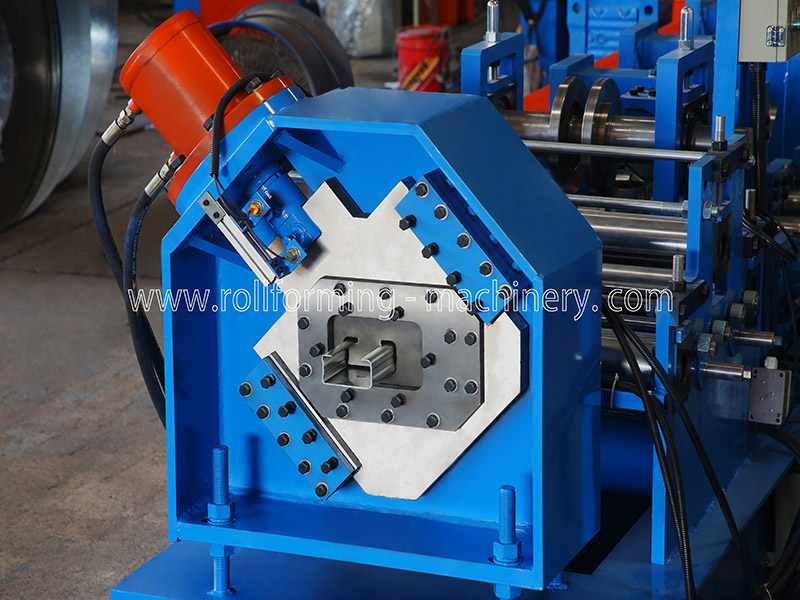

5) Dispositif de coupe hydraulique de poteau
Coupe à la volée, arrêt de la coupe, conception de lame de coupe en deux parties
Moteur hydraulique :
22 kW,
Pression de coupe :
0-16 MPa
Matériau de l'outil de coupe : Cr12MoV (= Acier SKD11)
Avec au moins O un million de fois Durée de vie en coupe), Traitement thermique HRC58-62
6) Système de contrôle PLC
Contrôle automatique de la quantité et de la longueur de coupe
Saisie des données de production (lot de production, nombre de pièces, longueur, etc.)
Sur l'écran tactile,
Elle peut terminer la production automatiquement.
Compatible avec : automate programmable, variateur de fréquence, écran tactile, codeur, etc.
7) Sortie du rack : Un unité
Non alimenté, W
Avec des roulettes pour faciliter son déplacement.
8) Présentation du produit
Style d'emballage
Méthode d'emballage : Le corps principal de la machine est nu et recouvert d'un film plastique (pour le protéger de la poussière et de la corrosion) ,chargé dans le conteneur et solidement fixée dans un conteneur adapté par un câble en acier et un verrou , adapté au transport longue distance.
Service après-vente
1. La garantie est de 24 mois après la réception de la machine par le client.
Dans un délai de 24 mois, nous expédierons gratuitement les pièces de rechange au client par coursier.
2. Nous offrons une assistance technique pendant toute la durée de vie de nos machines.
3. Nous pouvons envoyer nos techniciens installer et former les ouvriers dans les usines des clients.
Frais supplémentaires.
Conditions générales de vente
1. Quantité minimale de commande (MOQ) : 1 ensemble.
2. Délai de livraison : environ 60 jours ouvrables.
3. Port de chargement : port de Xiamen.
4. Type de paiement : par virement bancaire ou par lettre de crédit.
5. Exportation : vers plus de 50 pays et régions, dont Taïwan, le Royaume-Uni, la France, Singapour,
Grèce, Australie, États-Unis, Mexique, Brésil, Chili, Bolivie, Trinité-et-Tobago, Israël, Arabie saoudite, etc.
